Une lampe chat

28/06/2027/06/20

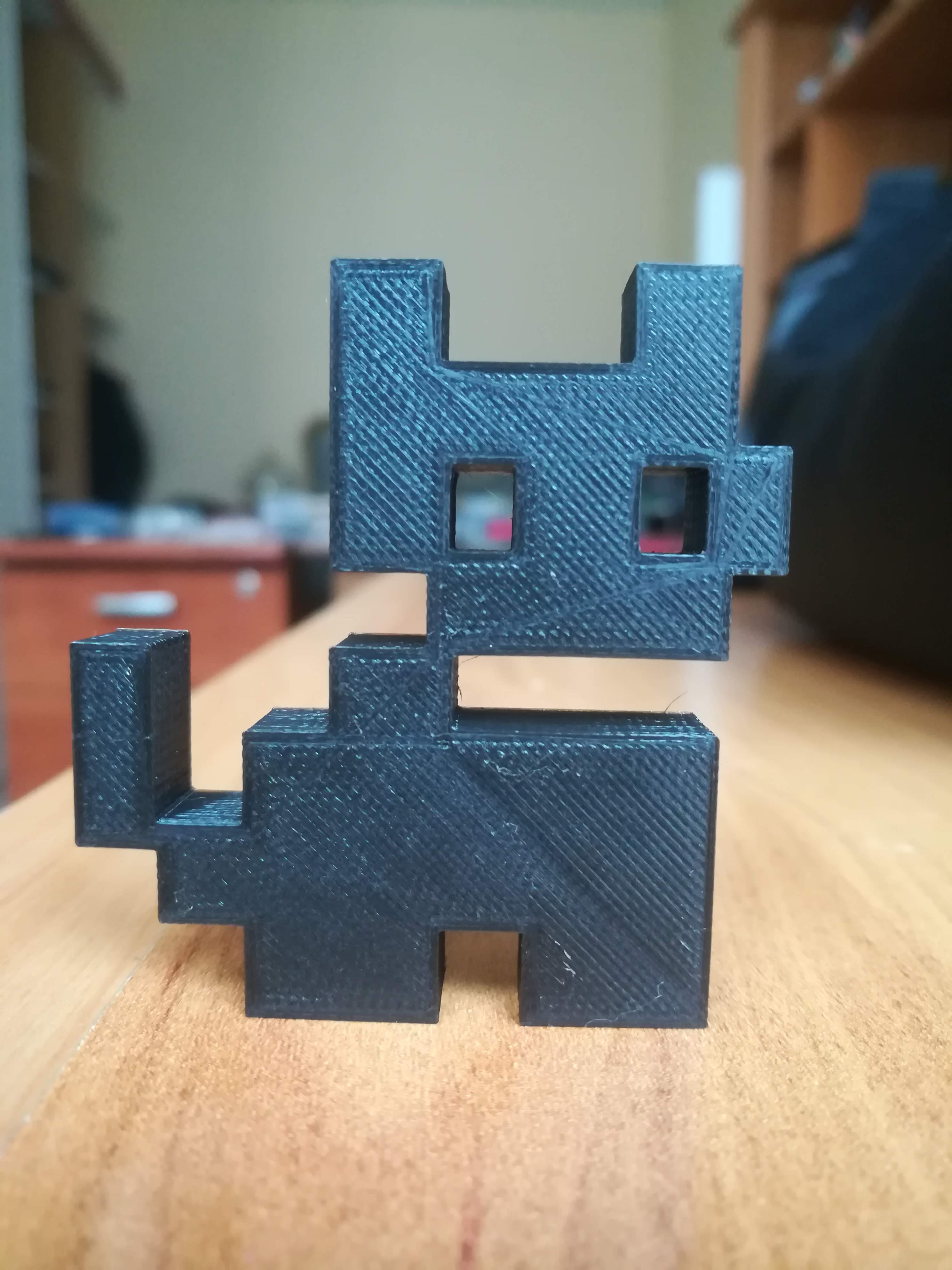

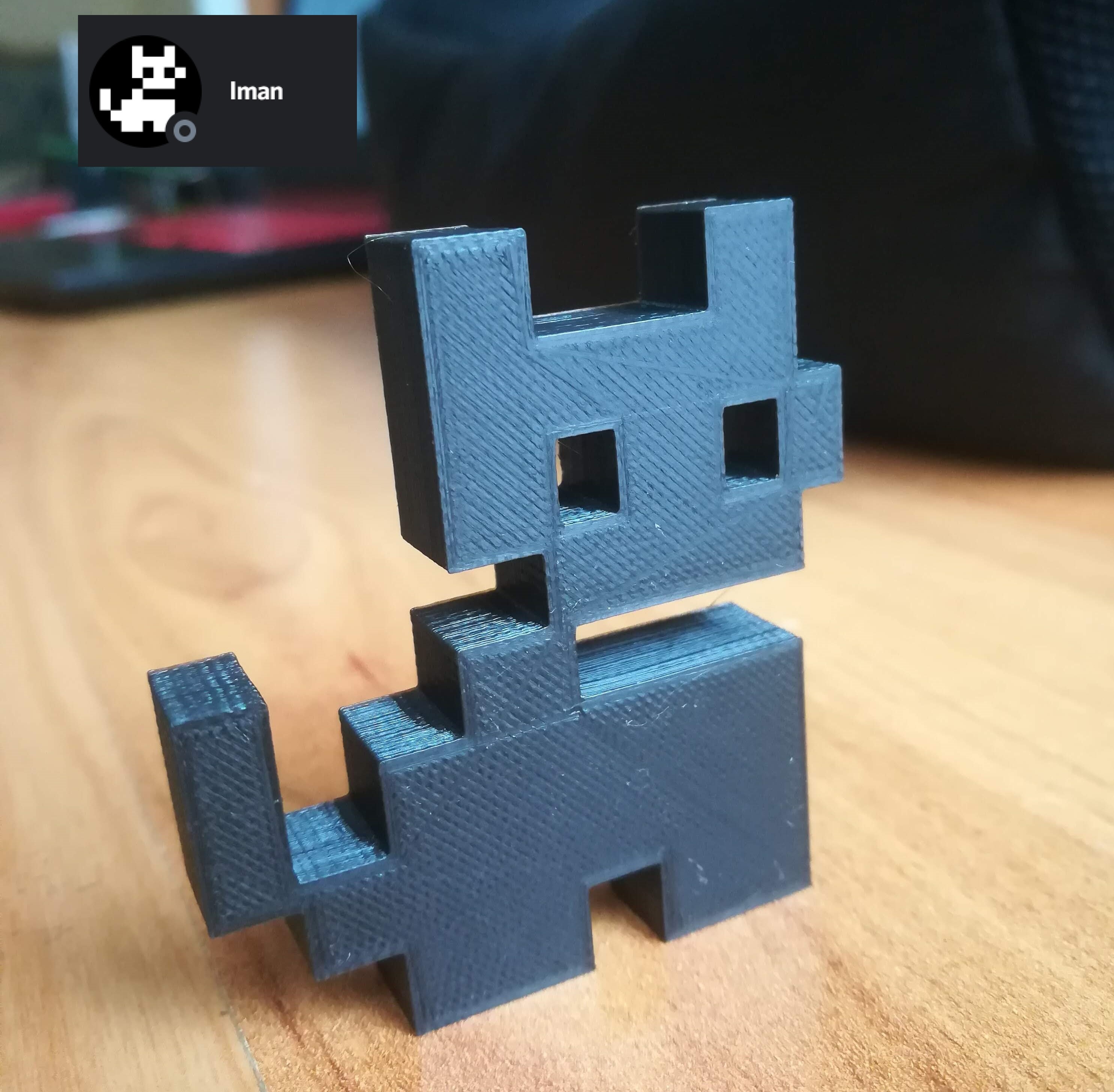

Au début de l'année j'ai découvert la lithophanie sur reddit, qui consiste à jouer sur l'opacité des matériaux pour créer des images. L'année d'avant je m'étais amusé à modéliser et imprimer la photo de profil discord d'Iman et j'avais bien aimé le résultat, donc je me suis dis pourquoi ne pas en faire une lampe en s'inspirant de la lithophanie ?

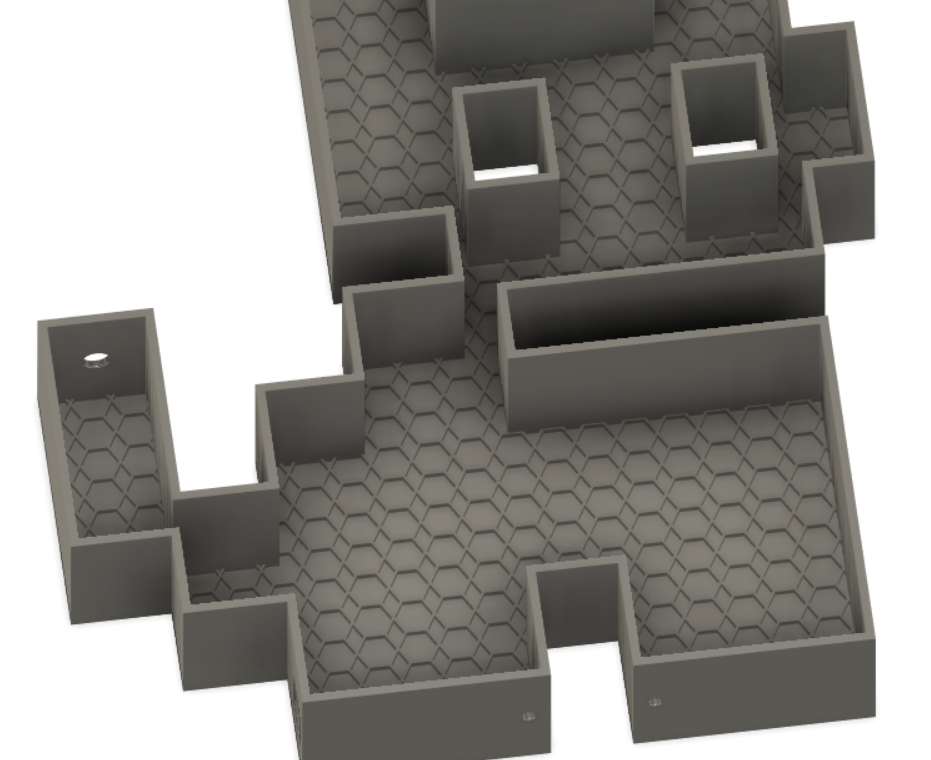

L'idée de base était de faire les faces avant et arrières translucides, grâce à du PLA blanc en 0.2mm. Mais les faces auraient été trop fragiles avec cette épaisseur là, donc j'ai cherché un motif qui permettrais de rajouter de la solidité. En essayant de faire un nid d'abeille, j'ai trouvé ce motif que j'aime beaucoup car même s"il est composé uniquement d'hexagones équilatéraux, on a tendance à ne voir que des hexagones plus hauts que larges. Le motif fait 1.5 mm de hauteur pour renforcer le fond qui n'en fait que 0.3 sur le modèle final.

Pour la face avant j'ai fait la même chose, en rajoutant Iman dans un ovale. Pour la fixation j'ai pensé à des systèmes de vis ou de clips, mais finalement j'ai fait simple avec un système de couvercle qui s'enfonce de 1.5 mm et tient par friction.

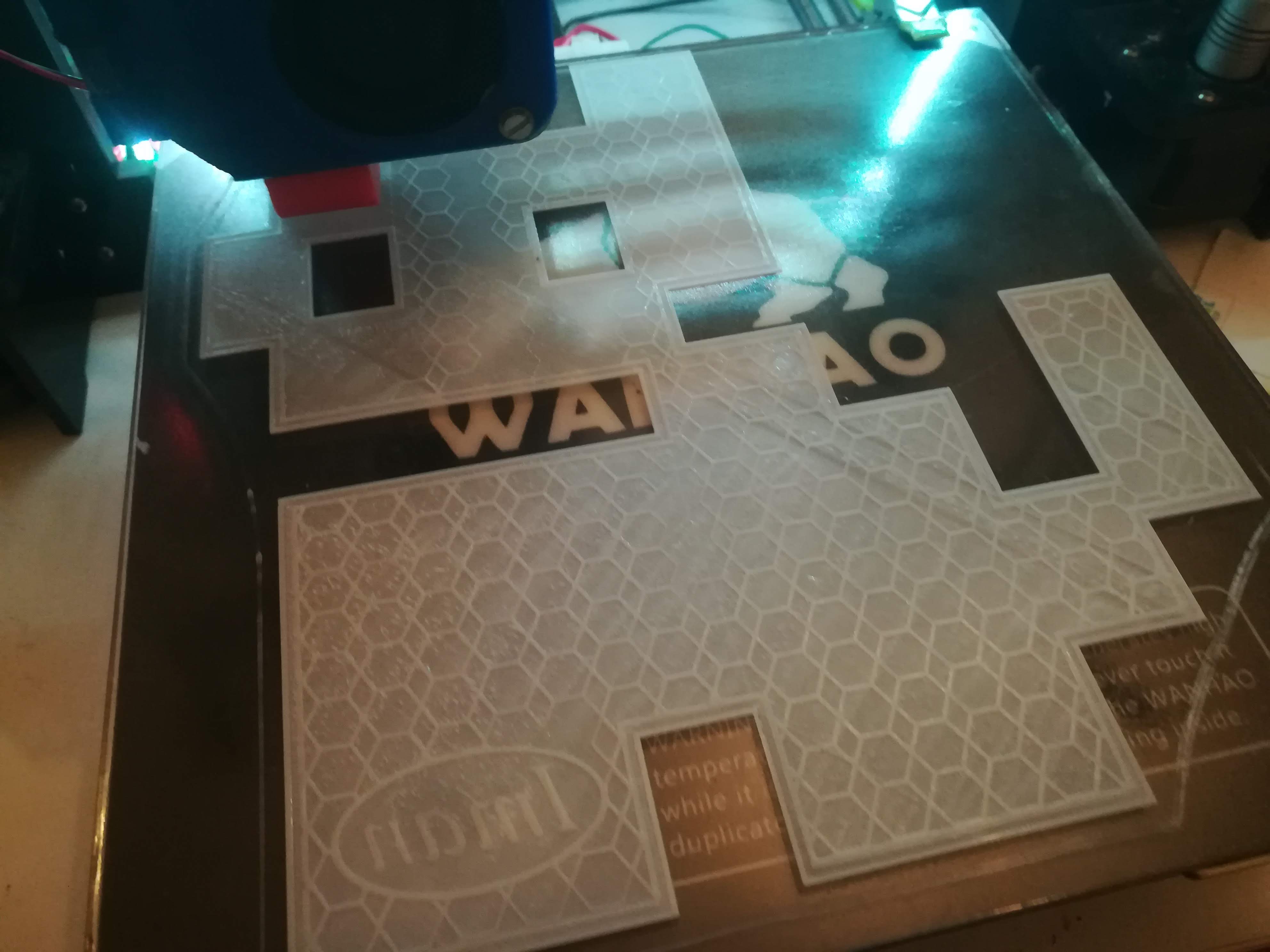

J'ai d'abord imprimé la face avant parce qu'elle est bien plus rapide à imprimer que l'autre partie, donc c'est moins grave si elle rate.

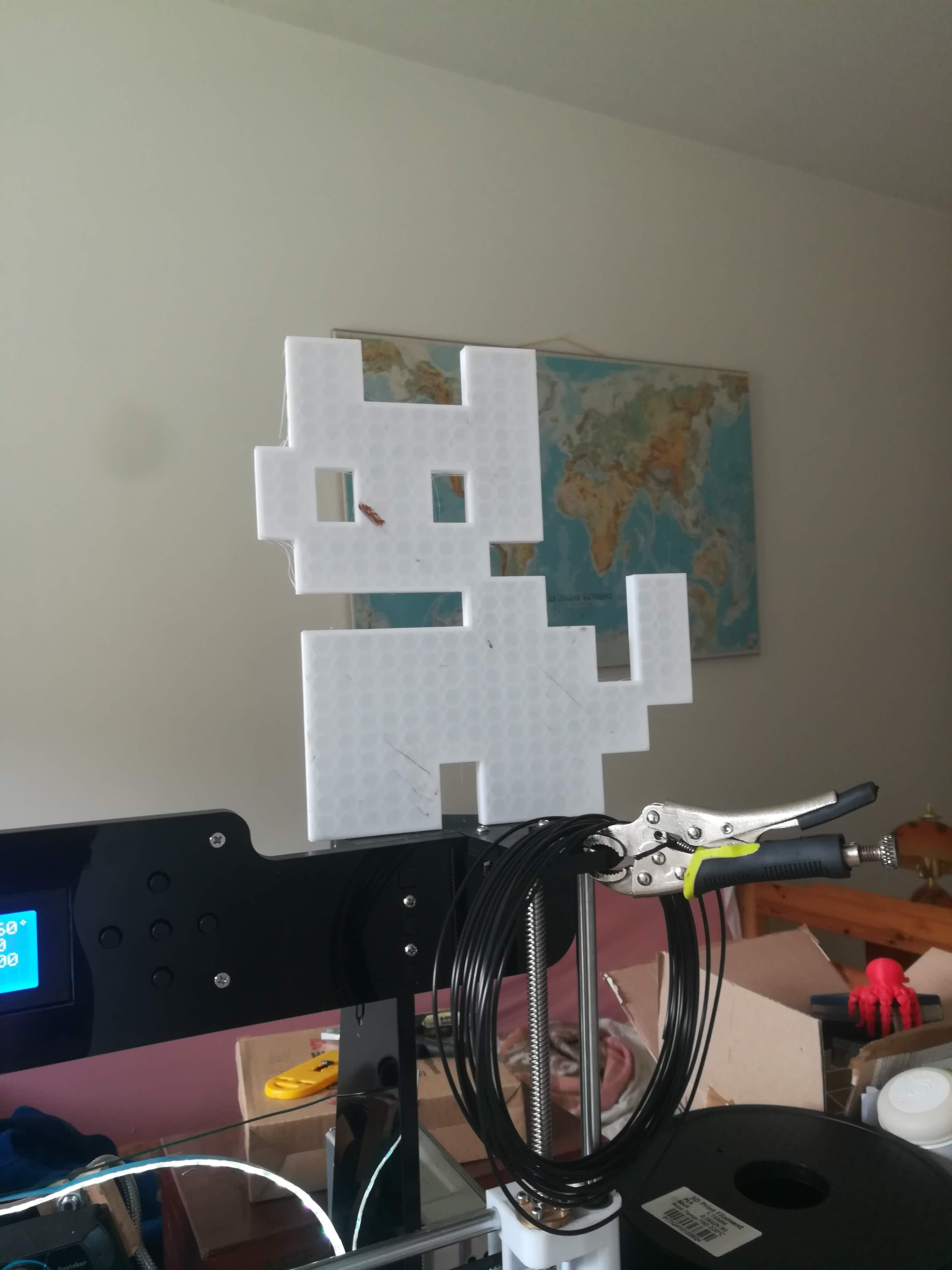

J'ai eu quelques problèmes lors de l'impression, le plus important a été lorsque j'ai imprimé la base et que le bouton marche/arrêt de mon imprimante a fondu en fin d'impression, ce qui a arrêté net l'impression. Heureusement après avoir court-circuité les fils du bouton j'ai pu faire reprendre l'impression là où elle s'était arrêtée, mais ça l'a bien marquée (on voit un décalage de couche à la couche de reprise).

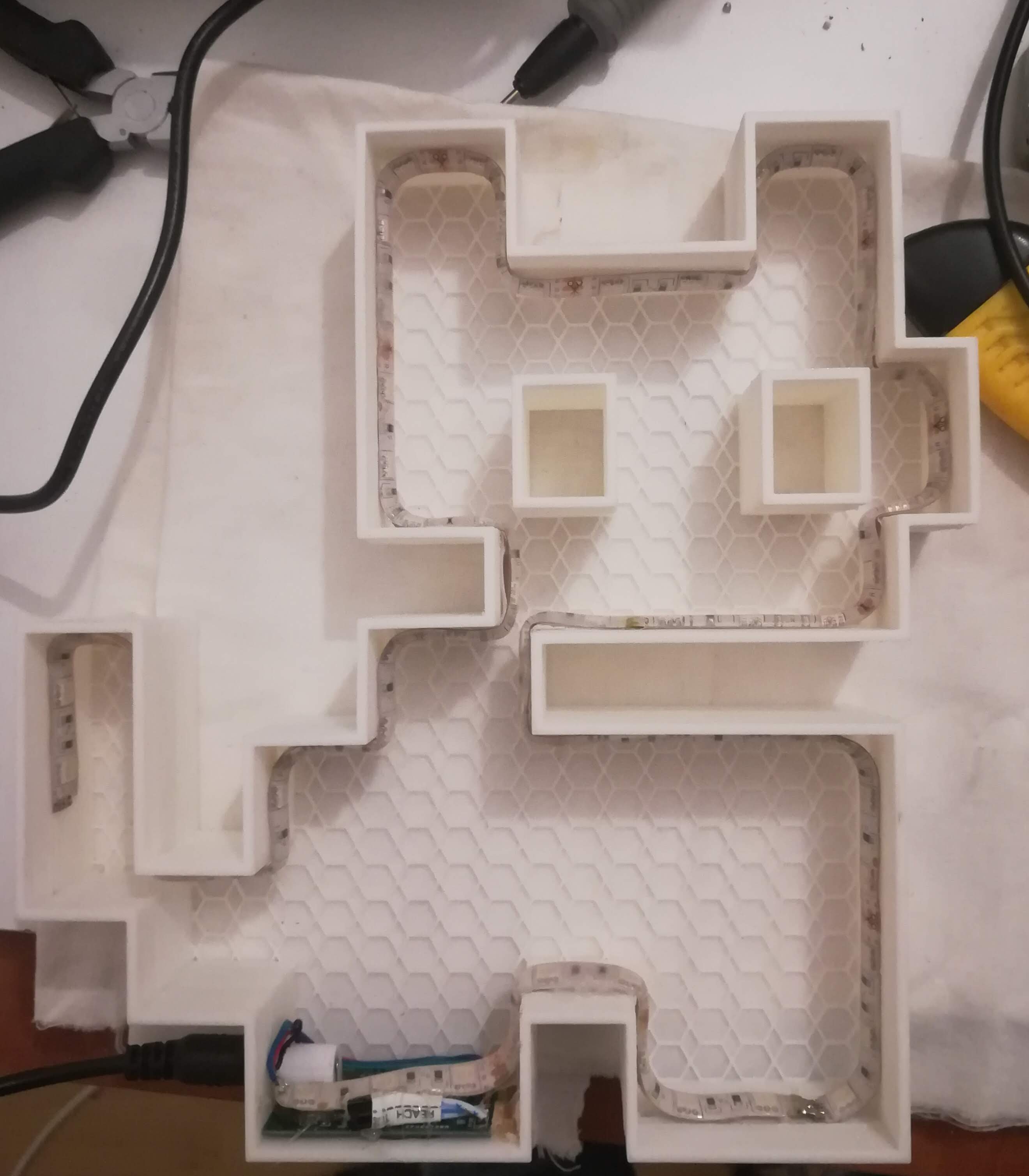

Après avoir imprimé la base (face arrière+côtés), j'ai essayé de fixer le ruban RGB (60leds/m) à l’intérieur avec de la colle chaude et ça n'adhère pas du tout. Même en le collant avec de la cyanoacrylate c'est loin d'être parfait mais c'est suffisant. Par contre la colle chaude a été très utile pour fixer la carte électronique et son récepteur infrarouge pour la télécommande.

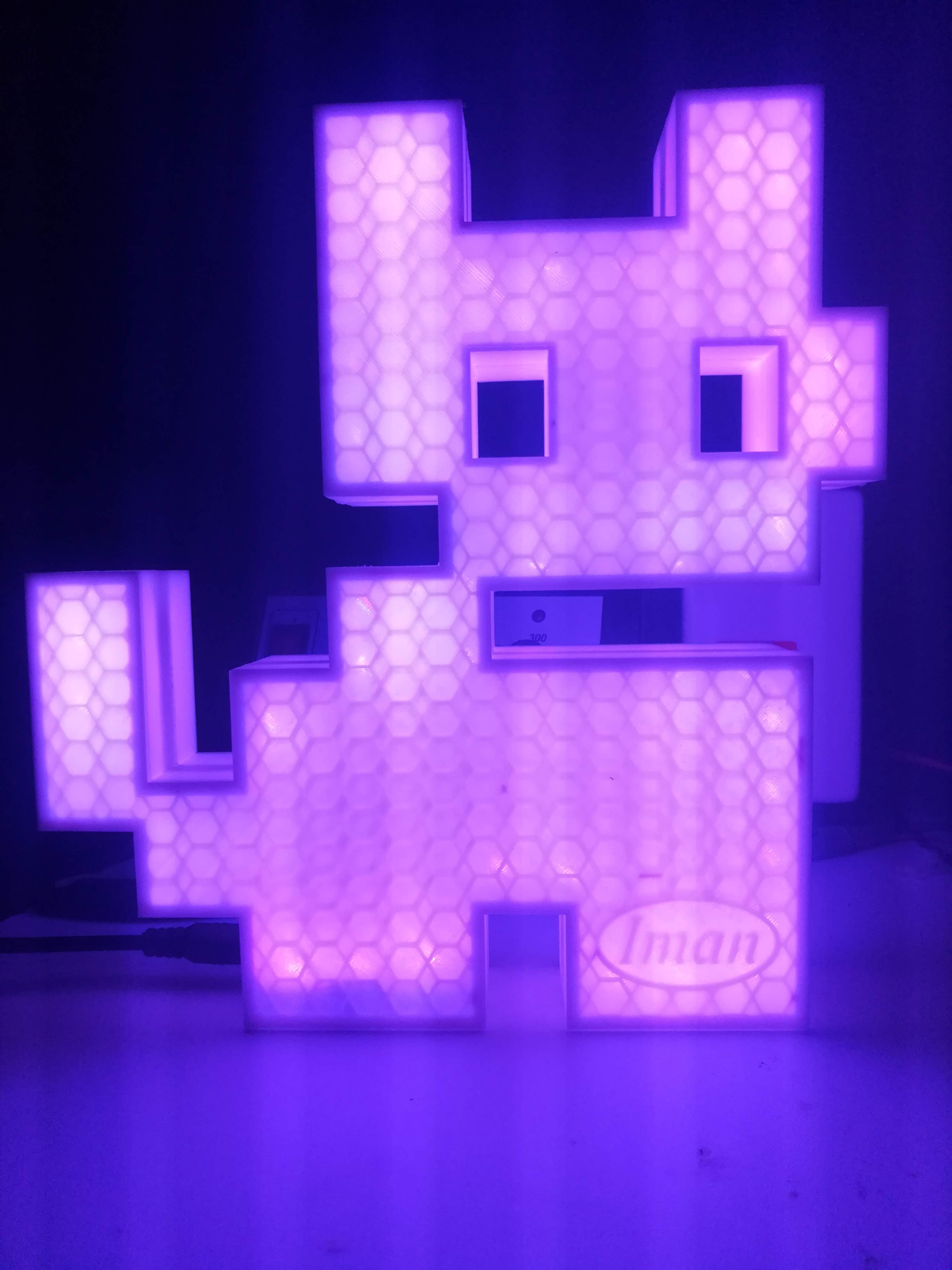

Pour terminer j'ai mis le couvercle (la face avant) mais ça ne tenait pas trop donc je l'ai collé (à la cyano). Voilà le résultat final, une lampe multicolore télécommandée de 10W :

Galerie photo
